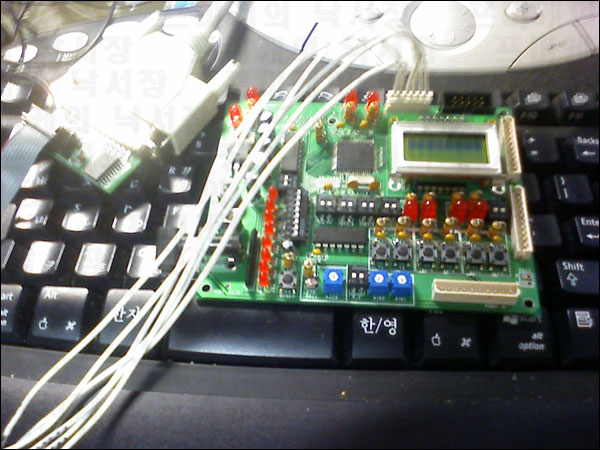

예전에 성안당 에서 나온 Atmega128 책 뒤에 있는 부록 PCB를 조립해서 사용하고 있었습니다. 책 과 함께 제공되는 PCB라서 그런지 내용에 있는 것을 전부다 실습해 볼 수 있었습니다. (LCD 밝기 조절이 안되서 문제가 되었는데 도선 끊어주고 래핑선과 SMD 타입의 가변저항을 사용하여 변경 연결해주면 책에 내용을을 실습하는데는 아무 문제 없다고 생각됩니다.)
하지면 이미 용도에 맞추어 제작된 PCB라서 용도를 변경해서 사용하기가 쉽지않았습니다. 스텝모터 실험때 모듈을 SLA7024 를 이용해 브레드보드에 제작했습니다. 커넥터 이용해서 연결하다보니 연결 선도 제작해야 하고 조금만 힘을 가하면 커넥터(몰렉스)가 브레드 보드에서 빠져버려서 상당히 불편 했습니다.

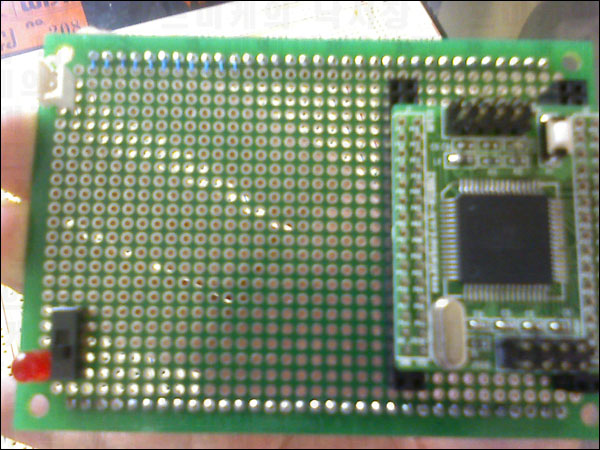

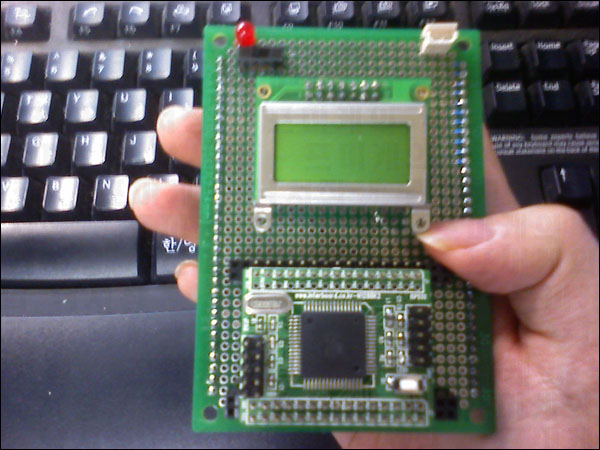

그때 문득 AVR(Atmega128) 모듈을 브레드보드용으로 다시 제작 하면 어떨까? 하고 생각했습니다. 일단 만능 기판에 핀헤더이용 한다음 래핑선으로 연결을 할면 될 것 같다는 생각을 했습니다.
래핑선을 1.5mm 씩 잘라내서 이어주는 작업이 상당히 인내심을 요구 한 것 같습니다. 피복을 제거하고 납 먹여서 연결면 좀더 쉬울것 같은데 피복을 제거하지 않고 않고 그냥 전부 연결해서 시간이 꽤 소요 되었습니다.

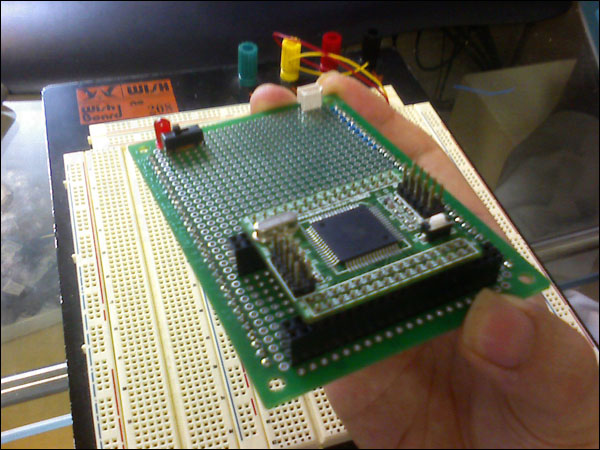

이렇게 해놓으니 브레드보드와 잘 맞습니다. 브레보드의 남은 공간에 다른 모듈 구성해서 점퍼로만 연결하 되니 상당히 편리합니다. 작업 하다 멈추고 한참동안 방치 해두었던 아이템인데 조금 시간이 생겼을때 빨리 작업을 해야 할 것 같습니다.
